XLR 쇼트핀 (크렐, 마크레빈슨, 패스알레프, 오디오리서치 앰프용) 댓글쓰기 >

XLR 쇼트핀은 “XLR 쇼트핀”은 XLR 단자에서 사용하지 않는 3번핀을 1번 그라운드와 쇼트시키는 플러그 형태의 핀으로, 아래와 같은 모습입니다.

XLR 소트핀의 역할

풀밸런스 방식 고급 파워앰프들 중 XLR 입력과 RCA입력을 동시에 제공하는 제품들이 있습니다.
이런 앰프에서는 RCA단자에 연결할 경우 반드시 XLR 입력의 콜드신호(3번)을 그라운드와 쇼트시켜 “터미네이션”해줘야합니다.
그렇지 않으면 신호가 들어와야 할 3번 콜드(-)측 입력단을 통해 노이즈가 유입될 수 있으며 잡음의 원인이됩니다.
이를 방지하기 위해 사용하는 것이 XLR 쇼트핀입니다.

보통 XLR 입력과 RCA 입력을 같은 입력라인에 동시에 제공하는 앰프들은 스위치를 통해 전환하는 경우가 많습니다.
그러나 음질을 위해 타협하지 않는 고가제품들은 불편을 감수하고라도 결속력이 약한 스위치 대신 강하게 체결되고, 사용하지 않는 단자 홀로 유입되는 이물질이나 부식을 막기위해 XLR 쇼트핀을 사용합니다.
즉 XLR 쇼트핀은 콜드신호단을 터미네이션시켜 잡음 유입을 막는 목적과 함께, 사용하지 않는 단자 홀의 이물질 유입이나 부식을 방지하는 역할을 해줍니다.

XLR 쇼트핀은 어떤 앰프에 사용하나?

풀밸런스 앰프로서 같은 입력단에 RCA와 XLR입력을 모두 받는 제품이 해당되므로 파워앰프 뿐 아니라 고급 인티앰프나 프리앰프도 해당됩니다.

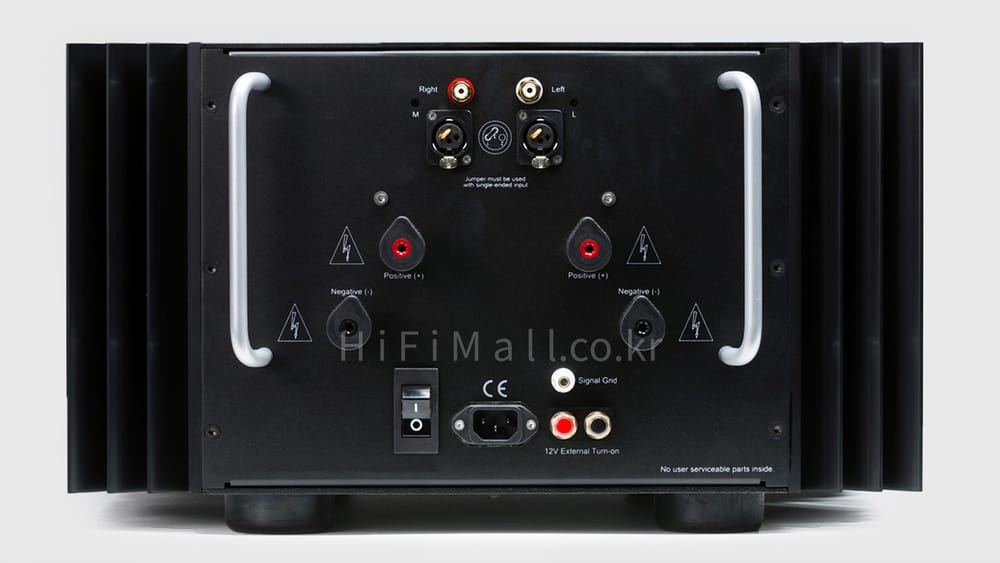

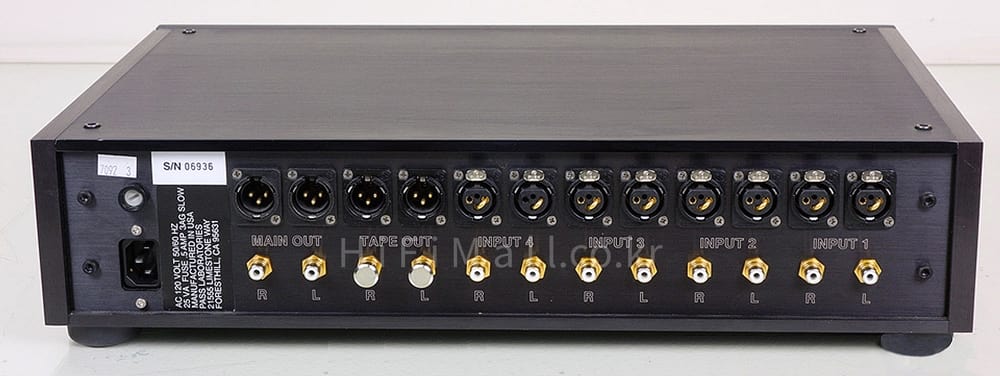

아래는 XLR 쇼트핀을 사용하는 앰프들입니다.

XLR 쇼트핀이 분실되는 이유는?

설명드린 고급 앰프들은 발매될 당시 신품상태에서는 쇼트핀이 당연히 포함되 있습니다.
그러나 주인이 바뀌면서 누락되 쇼트핀 없이 거래되는 경우가 많아지게 됩니다.
XLR단만 사용하면 쇼트핀을 사용할 필요가 없는데다 크기가 작아 쉽게 분실됩니다.
시중에 중고로 거래되는 앰프 상당수가 분실된 상태인 경우가 많습니다.

따라서 중고로 거래되는 제품 상당수가 분실된 상태인 경우가 많습니다.

XLR 쇼트핀을 사용하지 않을 때 나타나는 증상

XLR 쇼트핀을 사용해야하는 앰프에서 이를 사용하지 않을 때 가장 자주 나타는 현상은,
“앰프의 RCA 입력을 사용하면 (화이트)노이즈나 험이 발생하는 증상"입니다.
따라서 이런 앰프들을 사용할 때 RCA(언밸런스) 입력을 사용하신다면 반드시 쇼트핀을 사용해줘야 합니다.

일반적인 XLR 쇼트핀의 문제점

그런데, 일반적인 쇼트핀은 삽입과 분리가 좀 어렵습니다.
세게 삽입되면 손톱이 부러질 지경이라 공구가 필요합니다.
공구로 빼다가 비싼앰프에 흠집이라도 생기면 눈물이 앞을 가립니다.

또 앰프를 후면에서 보고 장착하려면 2, 3번핀 방향이 혼동됩니다.
게다가 무거운 앰프를 랙에 넣은 상태에서 후면에 쇼트핀을 장착하는것 자체가 쉬운 일은 아닙니다.
그런데 정상적으로 삽입했다 해도 일반적인 쇼트핀은 1번과 3번 홀을 막아주지만 2번 홀은 여전히 열려 있는 상태이므로 2번 홀로 유입되는 이물질이나 2번 홀 내부 금속핀의 부식을 막을 수 없습니다.
그리고 너무 작아 눈에 잘 안 띄다보니 쉽게 분실됩니다.

하이파이몰에서는 크렐/마크레빈슨 등 고급 앰프용 쇼트팬을 제작/판매하고 있습니다.
하이파이몰 쇼트핀의 특징은 아래와 같습니다.

1. 단자형이라 혼동 없이 장착 가능
2. 후면을 잡고 장착할 수있어 장착과 분리가 매우 편리
3. 두꺼운 단심 구리선을 이용한 강한 결속력과 완벽한 터미네이션
4. 전후면 모두 견고한 금속 재질
5. <<1, 3번> 핀 홀 뿐 아니라 <2번> 핀 홀도 더미 핀으로 막아주어 XLR 단자 <1, 2, 3번> 핀 홀 전체에 유입되는 먼지 등 이물질 유입과 부식 방지

[ 상세사진 ]
